试验变压器(工频耐压试验装置)
您的位置: 首页 > 产品中心 > 高压绝缘耐压试验类 > 试验变压器(工频耐压试验装置)

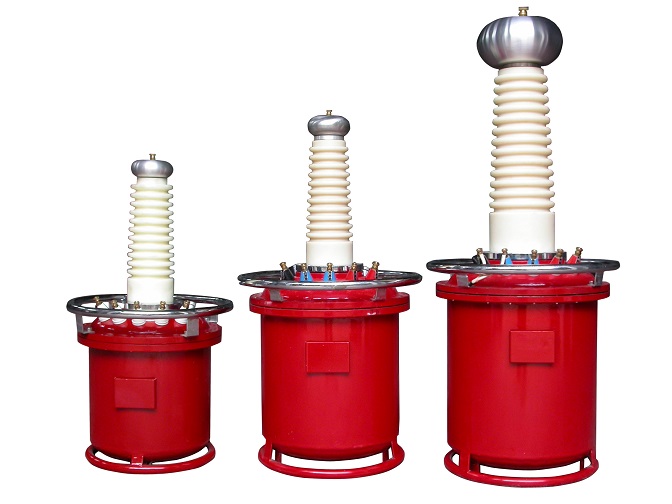

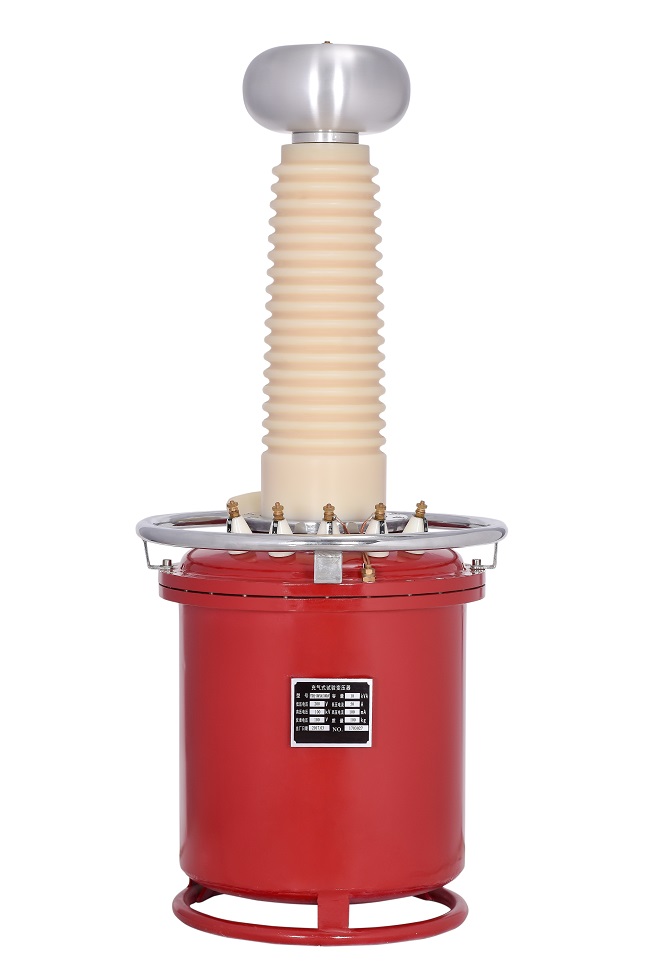

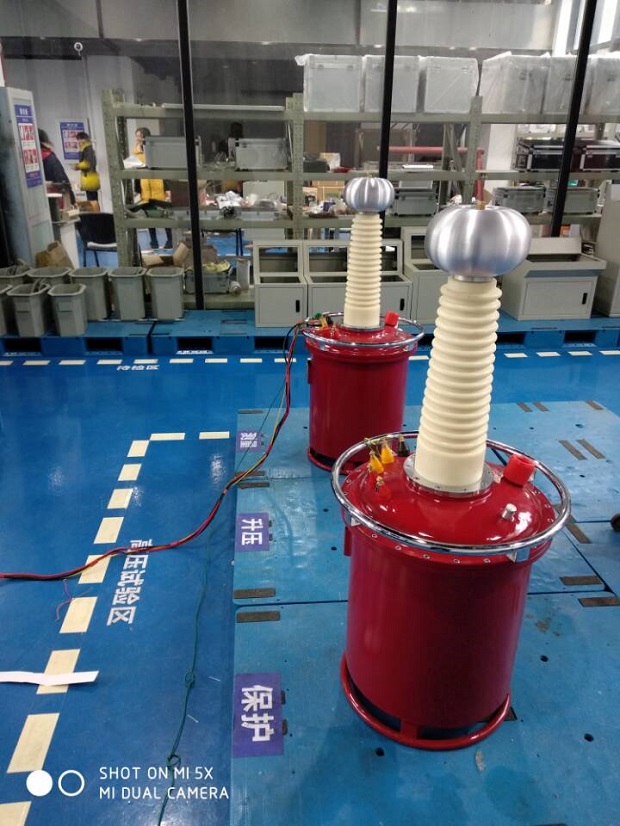

SF6气体试验变压器
发布时间:2021-11-23浏览次数:30

一、产品概 述

HASB(Q)-10KVA/100KV气体试验变压器是电能相关设备检测及预防性试验的必要设备。随着我国电力工业的块速发展,对试验变压器容量和电压等级的要求也越来越da、越gao,而传统的油浸式试验变压器,无论在体积、重量还是性能上都越来越难以能满足经常移动的现场工作的要求。

气体试验变压器是引进新型绝缘介质六氟化硫气体材料,采用全新生产工艺加工制作的新试验变压器。由于六氟化硫气体优良的绝缘、灭弧以及不燃性,使得SDSB(Q)系列试验变压器的可靠性、安全性和现场实用性能大幅提高。

气体试验变压器 是我公司(厂)于1992年与武高所技术合作,研制、生产推出的充气式轻型试验变压器的一个系列产品。该系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了30%-60%(视输出电压和容量等级而定),而且无油污染。单台试验变压器的电压等级可达300KV,串级蕞高可达500 KV输出电压。

特别适用于试验现场工作和频繁变换工作场地的工作条件下使用。

三、产品结构

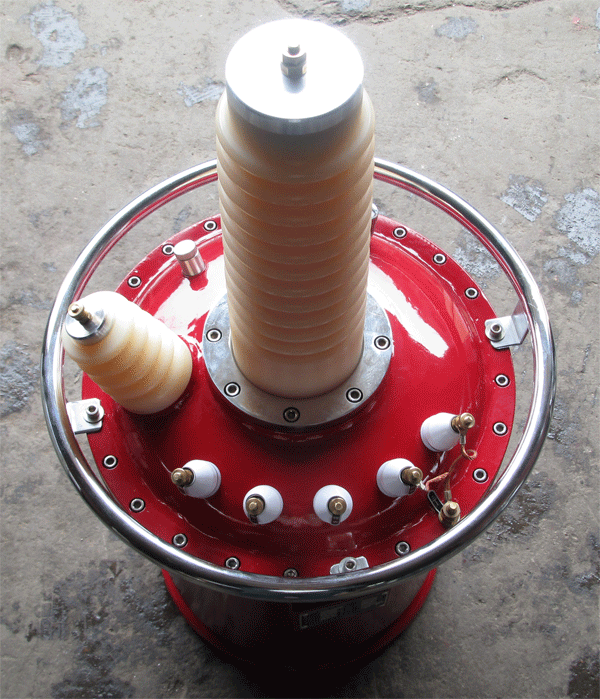

    1、HASB系列产品 采用优质冷轧30Q-130取向硅钢片,叠成多级圆柱框形铁芯;高压塔式线圈是在特制的高强度绝缘筒上用QZ型导线直接连续绕制而成;外壳是无缝焊制钢瓶,尺寸适形,美观大方;内充新型绝缘介质SF6气体。

    2、HASB(JZ)产品(交直流) 与SD产品的不同在于高压套管内高压整流硅堆与短路杆的巧妙配合,插入和抽出可变换变压器是工频高压交流输出还是高压直流输出。

    3、HASB(C)产品 与SDSB(Q)产品的不同在于套管内结构。

    4、HASB(W)产品 是在普通变压器的基础上,加上特殊的电气结构及精细的制作工艺,使得此类变压器局放量很小(≤5PC),有利于用局放仪在高电压状态下判别其它被试品(如GIS、CVT、电缆附件、主变等)的局放量。

HASB系列产品的设计构思、材质选择以及工艺流程等都是全新的,其体积小、重量轻、外形美,各项技术指标达到<<JB3570-98>>标准要求。


四、产品主要技术指标及参数

 1、变压器类

    空载电流3~8%     阻抗电压3~8%

  2、HAKZ-系列规格及运行时间

       五、工作原理

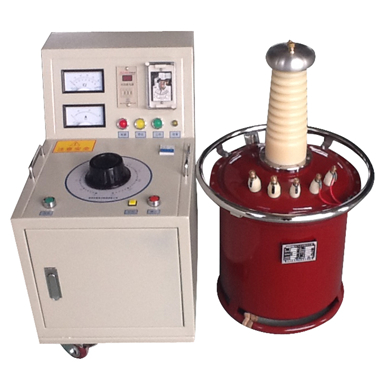

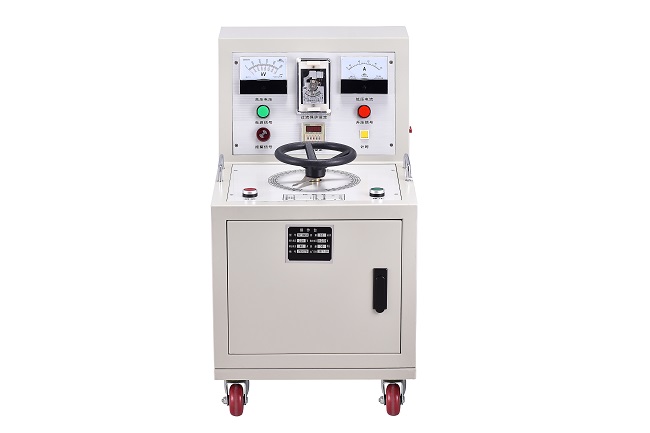

    外部电源接入控制台(箱),控制台(箱)设有过流自动脱扣,以及防止突发加压的零位连锁装置,经自耦调压器调节电压后输入变压器初级绕组。根据电磁感应原理,在变压器次级(高压)绕组按其与初级绕组匝数之比,可获得同等倍数的电压幅值-----工频高压;此工频高压如果经高压硅堆整流及稳压电容器滤波可取得直流高压,其幅值是工频高压有效值的1.4倍。


六、产品工作环境要求

   该气体试验变压器在额定使用条件下,应满足下列工作环境要求:

   1、周围环境温度:-30℃~+40℃

   2、空气蕞大相对温度:在作业环境温度为25℃条件下,其相对湿度不得超过85%。

   3、作业地点应选择确保没有能严重影响变压器绝缘的气体、蒸气以及化学性积尘、污垢和其它爆炸性介质存在的场所。

   4、试验操作时,应确保变压器输入、输出电压是逐步升高与降低,并且应在输出端串入足够的保护电阻。切忌在高压状态下断、合设备。

   5、允许运行时间:在额定容量和额定电压下,连续运行不得超过5Min,每次工作时间间隔为工作时间的5倍,以保证变压器的充分散热;在额定电压和额定电流的50%工况条件下,允许连续运行1Hrs。


不同的规格可根据用户的需求定制!
