试验变压器(工频耐压试验装置)
您的位置: 首页 > 产品中心 > 高压绝缘耐压试验类 > 试验变压器(工频耐压试验装置)
工频耐压试验成套装置
发布时间:2021-11-22浏览次数:50

一、产品概述

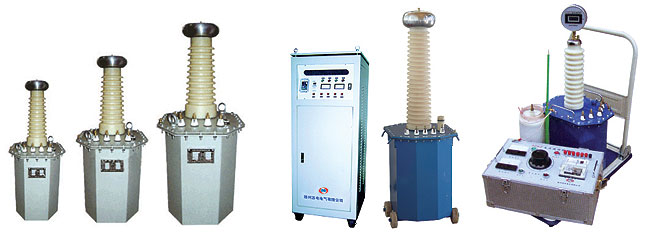

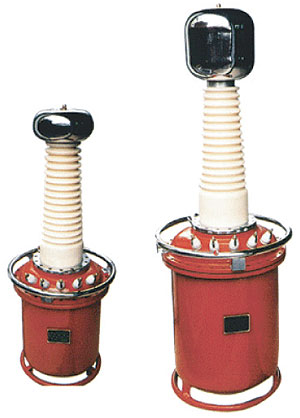

   HASB-30KVA/50KV工频耐压试验成套装置又称试验变压器是一种新型高压测试设备,本系列产品采用单框芯式铁芯结构,初级绕组和高压绕组同轴绕制在铁芯上,从而减少漏磁通,增大绕组间的耦合。产品的整体结构紧凑,通用性强,使用携带方便,适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能,是电力设备检测及预防性试验所必备的试验仪器。

HASB-30KVA/50KV工频耐压试验成套装置除了可于交流工频耐压试验,如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表,便可组装成直流高压试验装置,可以测量高压直流泄漏电流。

二、产品结构

HASB-30KVA/50KV工频耐压试验成套装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的耦合损耗。高压硅堆用特殊工艺封装在套管内,产品的外壳制成与器芯配合较佳的八角形结构,整体外型美观大方。



三、工作原理

    1、HASB-30KVA/50KV工频耐压试验成套装置为单相变压器,联结组标号II。单台高压试验变压器的工作过程,用交流220V(10KVA(含10KVA)以上为380V)电压接入电源控制箱(台),经电源控制箱(台)内自藕调压器(50KVA以上调压器外附)调节0~200V(10KVA以上0~400V)电压至试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

四、试验变压器技术指示

    1、使用环境条件

       环境温度不高于+45℃、不低于—20℃;

       空气相对湿度不大于90%;

       海拔高度不超过2000米;

    2、工作电压

      电源控制箱(台)输入电压为工频220V或380V、相对误差不超过±10%;(具体使用电压根据用户所定试验变压器规格选取)


    3、HASB-30KVA/50KV工频耐压试验成套装置参数;

      额定容量:30KVA

      高压输出电压:50KV   高压输出电流:600mA

      输入电压:0-400V

      输入电流:75A

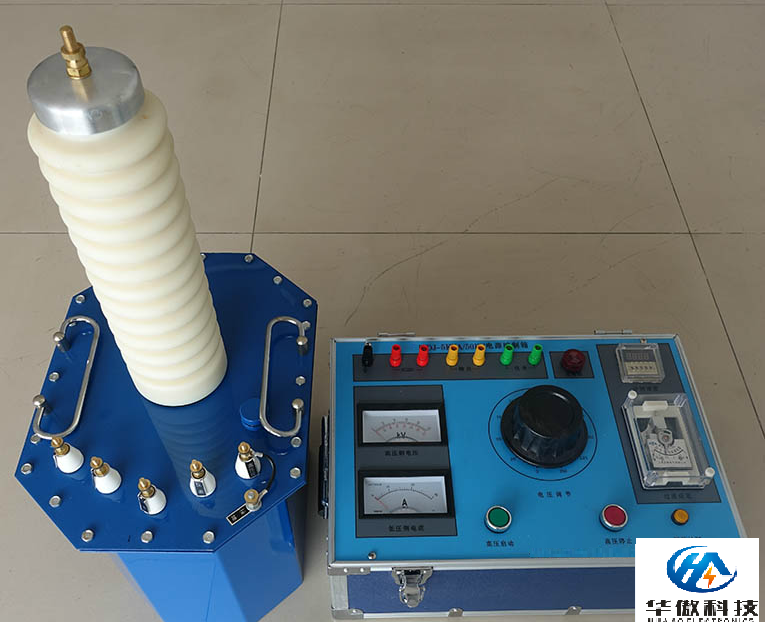

      SDKZ-30KVA/0.4kV控制台

      额定容量:30KVA

      输入电压:220V 50HZ ±10%

      输出电压:0-400连续可调


      输出电流:75A

      仪表电压:100V

      仪表指示:AC50KV

      仪表电流:0-75A

      本控制台具有零位保护、过流调节、过流保护、时间调节、时间报警等功能。

五、试验变压器别称:

  试验变压器又称为交直流高压试验变压器、工频耐压试验装置、便携式交直流高压试验变压器、高压试验变压器、电力高压试验变压器、干式高压试验变压器、串激式高压试验变压器、油浸式高压交流耐压机、高压耐压机、高压耐压仪、高压升压器、谐振高压试验变压器油试变、油浸式高压试验变压器高压交流耐压机、交流耐压机

不同的规格可根据用户的需求定制!
