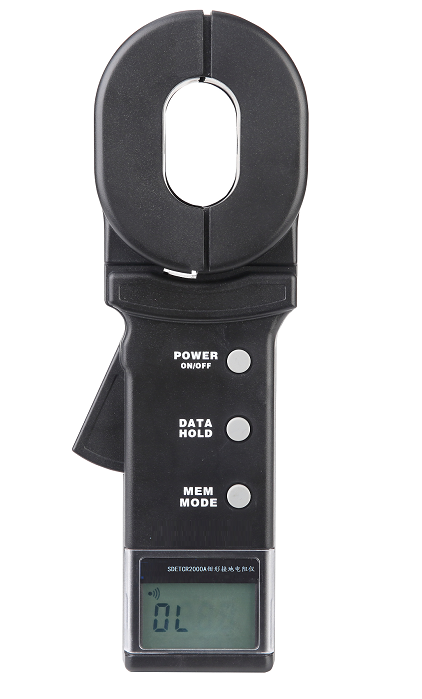

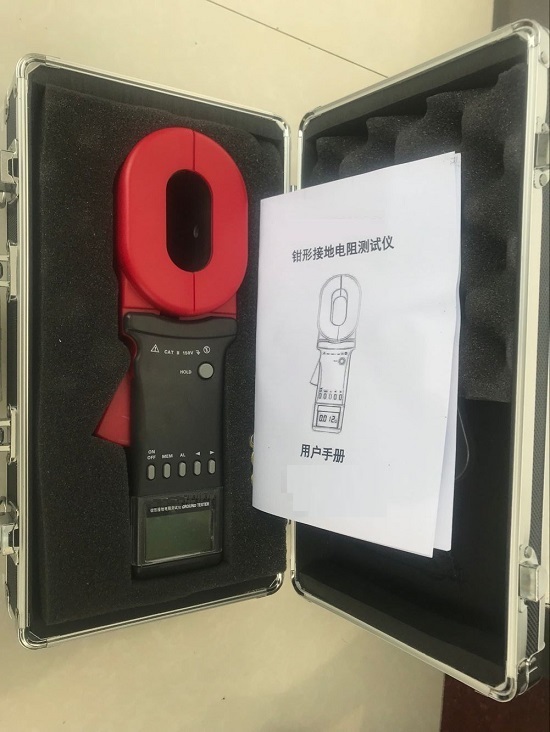

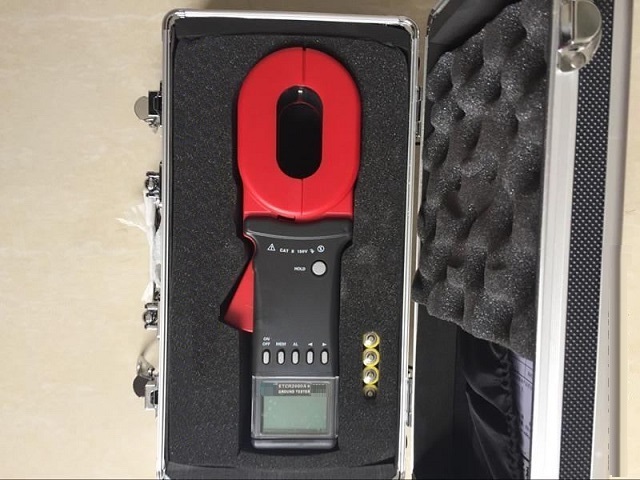

钳形接地电阻测试仪

发布时间：2021-11-19浏览次数：35

一、产品使用范围：

HAETCR2000系列钳形接地电阻测试仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。HAETCR2000系列钳形接地电阻测试仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。HAETCR2000系列钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为该仪表测量的是接地体电阻和接地引线电阻的综合值。HAETCR2000系列钳形接地电阻测试仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。

二、产品简介：

HAETCR2000/HAETCR2100是华傲科技技术研发团队对技术品质的卓越追求，通过不断完善推出的一款高端多功能钳形接地电阻仪，具有RS232通讯接口，存储数据可以上传电脑，通过软件分析、报表、打印等。同时具有40A漏电流测试及更多其他功能，适合于更广阔的场所。主要性能体现在：

突破开机长时间自检等待，开机立即进入测试。

突破继电器自检方式，采用先进的算法及数字集成处理技术。

突破老款产品笨重的问题，更加符合手持仪表的特性。

全新外观设计，面板6键操作，性能直通。

增加了声光报警功能，“嘟--嘟--嘟--”报警声。

增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。

测量范围更大：0.01Ω-1200Ω、0.00mA-40.0A。

存储数据99组，功耗更低，蕞大启动、工作电流小于50mA。

监控软件具有在线实时监控、历史查询、动态显示，具有软件报警设置、历史数据读取、查阅、保存、分析、蕞大蕞小平均值显示、报表等功能。历史数据可以选择保存为Txt文本或Word格式。

三、产品型号规格：

1．型号区别

型号	钳口尺寸	说明
HAETCR2000	65mm×32mm	长钳口
HAETCR2100	Φ32mm	圆钳口

2．量程及准确度

测量模式	测量范围	分辨力	准确度
电阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）
	200Ω-395Ω	5Ω	±（5%＋5Ω）
	400-590Ω	10Ω	±（10%＋10Ω）
	600Ω-880Ω	20Ω	±（20%＋20Ω）
	900Ω-1200Ω	30Ω	±（25%＋30Ω）
电流	0.00mA -9.95mA	0.05mA	±（2.5%＋2mA）
	10.0mA -99.0mA	0.1mA	±（2.5%＋5mA）
	100mA -300mA	1mA	±（2.5%＋20mA）
	0.30A-2.99A	0.01A	±（2.5%＋0.1A）
	3.0A-9.9A	0.1A	±（2.5%＋0.3A）
	10.0A-19.9A	0.1 A	±（2.5%＋0.5A）
	20.0A-40.0A	0.1 A	±（3%＋1A）

3．技术规格

电阻量程	0.01Ω-1200Ω
电流量程	0.00mA-40.0A
电阻分辨力	0.001Ω
电流分辨力	0.05mA
数据存储	99组
接口	RS232接口（USB座），软件监控，数据上传电脑，动态显示
自检时间	≤1s，开机快速进入测试模式
工作电流	≤50mA
操作按钮	6个软键，性能直通
通讯线长	1.8m(RS232数据线)
声光报警	“嘟--嘟--嘟--”报警声，按AL键开、关；LCD报警指示
报警临界值设定范围	电阻：1-199Ω；电流：1-499mA
电源	6VDC（4节5号碱性干电池），连续使用40小时
工作温湿度	-20℃-55℃；10％RH-90％RH
液晶显示器	4位LCD数字显示，长宽47mm×28.5mm
钳口尺寸	长钳口65mm×32mm；圆钳口Φ32mm
钳口张开尺寸	长钳口28mm；圆钳口32mm
钳表质量	长钳口1160g；圆钳口1120g(含电池)
钳表尺寸	长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm
防爆标志	Exia Ⅱ BT3
电池盖板固定方式	螺钉旋结固定，防爆场所更安全
保护等级	双重绝缘
结构特点	钳形CT
换档	全自动换档
外部磁场、电场	＜40A/m；＜1V/m
单次测量时间	0.5秒
电阻测量频率	＞1KHz
被测电流频率	50/60Hz自动
