一、概述：

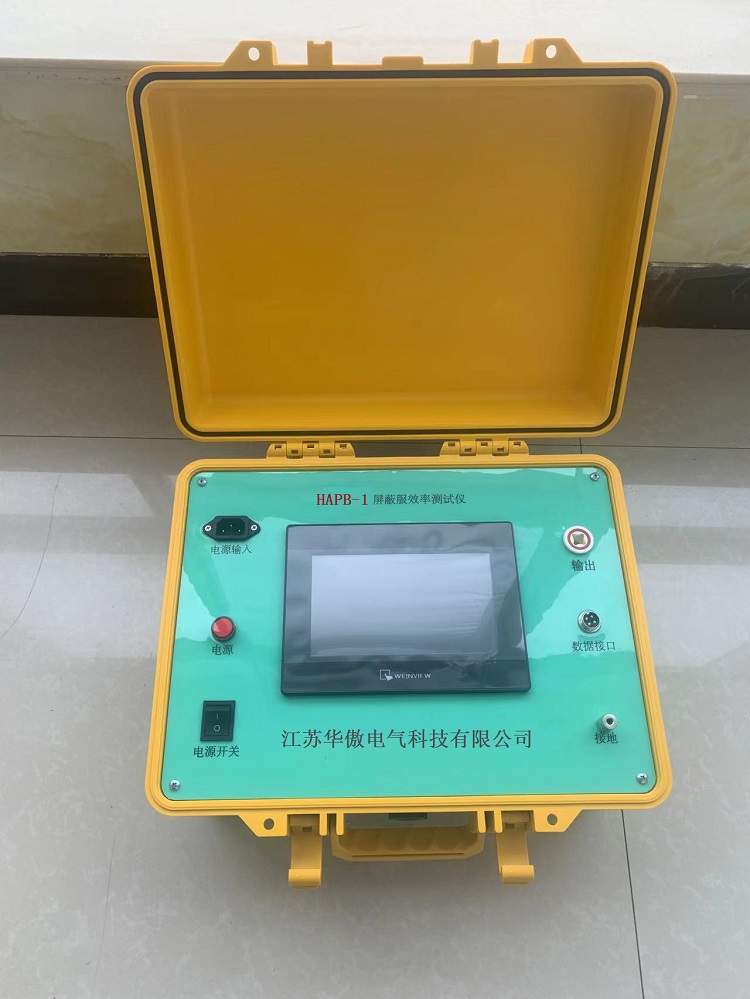

HAPB-1屏蔽服效率试验装置是对屏蔽服进效率试验的专用设备广泛用于电力系统、生产厂家和 科研单位不可缺少的检测设备。HAPBF 型屏蔽服效率试验装置根据最新国家标 GB6568.2-86《带电作业 用屏蔽服试验方法 UDC614.89》要求而设计的，再结合电力行业标准“带电作业工具、装置和设备预防性

试验规程”中要求对屏蔽服定期屏蔽服效率试验检测。

1.设备组成、特点：

1) .本试验装置成部分：

操作试验台、600V50HZ 正弦电压发生器、测试电极、触摸屏控制器四部分。

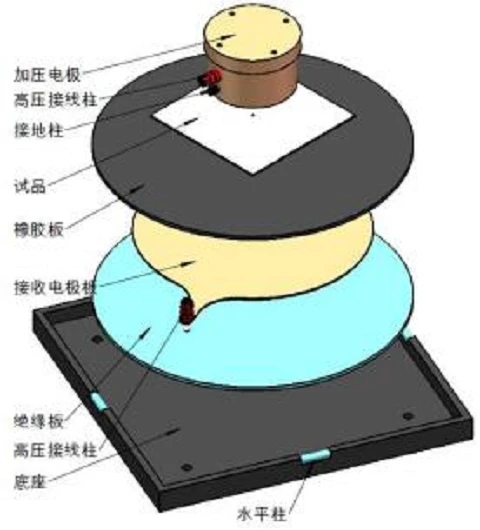

测试电极组合包括：1.) 黄铜加压电极；2.) 橡胶板；3. ) 黄铜接收电极；4.) 绝缘板；5.) 测试 固定盘；

2) .本试验装置特点：

a、本试验装置采用微机控制，可自动计算出屏蔽效率。

b、本试验装置安装有 4 套电极，分布在试验台的 4 个方位，可对整套屏蔽服进行测试。

c、外观整洁，操作方便

1.设备组成、特点：

1) .本试验装置成部分：

操作试验台、600V50HZ 正弦电压发生器、测试电极、触摸屏控制器四部分。

测试电极组合包括：1.) 黄铜加压电极；2.) 橡胶板；3. ) 黄铜接收电极；4.) 绝缘板；5.) 测试 固定盘；

2) .本试验装置特点：

a、本试验装置采用微机控制，可自动计算出屏蔽效率。

b、本试验装置安装有 4 套电极，分布在试验台的 4 个方位，可对整套屏蔽服进行测试。

c、外观整洁，操作方便

三、取样及测试环境要求：

a.试样可在大匹布料处剪取。

对角线上，试样上不得有影响试验结果的严重疵点及整理剂浸轧不匀等。试样面积根据面积试验操作要求决定。

b.在样品布上距布边至少 50mm 处剪取尺寸为 180mm×180mm 的方形试样，共计 3 块。

c.试验前需将试样放置在温度为 23±2℃、相对湿度为45~55 的环境中 24h 以上，以适应试验环境。 d.试验需在温度为 23±2℃及相对湿度为45~55 的环境中进行。

四、技术要求：

1、发生器输出电压范围：AC 0—800V±5% (指示值)

2、输出功率：AC 300W

3、输出波形：AC 50Hz 正弦波

4、电压显示最小：0.1V’

5、电压测量精度：0.5 级

6、加压电极、接收电极：按标准制造

7、仪器工作电源：交流 220V±10% 50Hz

五、装置安装及接线方式：

a.将直径为 400mm 的圆形绝缘板放入底座里；

b.将接收电极放置在绝缘板之上，接线柱底座刚好放入底座的孔里。调节接收电极板，试之与绝缘 板同心；

c.将橡胶板放置在接收电极之上；

d.将试品平铺在橡胶板中间；

e.放置加压电极于试品中间(放置位置不允许超出试样边缘)。

f.接线方式：

1) .将地线接好。

2) .加压电极接线已在底部接好，按上面要求放置好点极后，将采集信号的航空插头接上。

六、试验程序：

a.用电压表的电阻测试功能，测试下加压电极的内阻是否为 2MΩ

b.在没有试品的情况下，分别对四个方位的屏蔽装置进行加压测试，此时得出的电压为基准电压， c.取出电极装置，将试样紧贴在电极下面压平，分别对四个方位的屏蔽装置进行加压，此时测得的 电压为屏蔽后感应电压。

d.测量结果根据计算公式 ，仪器自动计算出结果。

e.取 3 块试样屏蔽效率的算术平均值作为衣料的屏蔽效率。
