一﹑简介

接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各处外露可导部分与电气设备的总接地端子之间的（接触）电阻。接地电阻测试仪为了消除接触电阻对测试的影响，采用四端测量法，即在被测电器的外露可导部分和总接地端子之间加上电流，然后再测量这两端的电压，算出其电阻值。

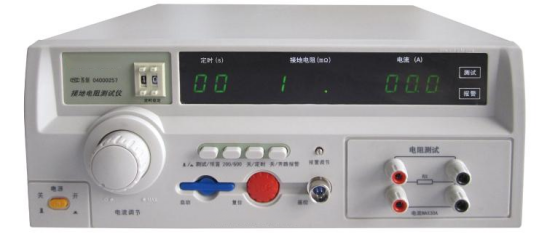

HAJD2572接地电阻测试仪是按照GB﹑IEC﹑ISO﹑BS﹑UL﹑JIS等国际国内的安全标准而设计的，接地电阻的指标是衡量各种电气设备安全性能的重要指标之一。它是在大电流(25A或10A)的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流指标的测试，以避免在绝缘性能下降（或损坏）时对人身的伤害。本测试仪是为满足以上要求为生产车间及实验部门提供高性能测试仪器而开发生产的。本仪器对供电电压要求不高，测量精度高，速度快，使用方便，特别适用于要求高的实验室和自动检测线上使用。断路报警选择功能（即开路报警）可以方便地知道仪器是否工作在正常测试状态，用户可以根据实际需要选择是否需要此项功能。本仪器采用三位半数字显示，读数方便，采用优化设计，整机具有极高的可靠性和稳定性。

二﹑技术规格

1﹑测量范围： 15～200mΩ         (25A)   准确度：5%FS；

              200～600mΩ         (10A)   准确度：5%FS；

2﹑测试电压： ≤12V  AC；

3﹑测试电流： AC  5～32A                准确度：5%FS；

4﹑测试时间： 1s～99s   连续设定和手动；

5﹑过流报警： >32A  AC；

6﹑报警电阻值：0 ～ 200mΩ    连续可调  准确度： 5%FS

               200～600mΩ    连续可调  准确度： 5%FS

7、电源: 198～242V  AC    47.5～52.5Hz

8﹑工作条件：环境温度:      0～40℃、     相对湿度:　　  ≤75%RH

9﹑体积: 335mm x 130mm x 325mm

10﹑重量:　约12 Kg
