一、产品概述：

HAJD-III地引下线导通测试仪电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。在电力设备的长时间运行过程中，接地引下线连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在安全隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

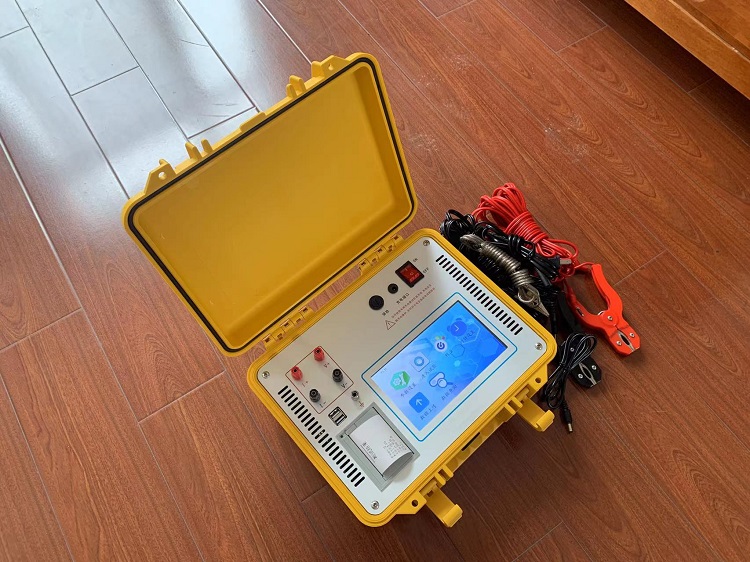

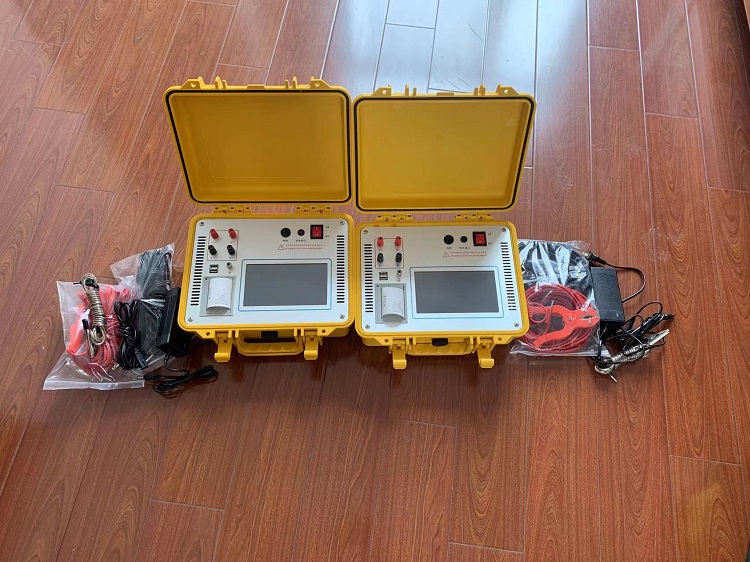

接地导通电阻测试仪是我公司研制的一种自动化程度的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度gao，测试速度快，复测性好，读数直观，是符合规程要求的专用仪器。

二、主要特点

l 显示、打印测试数据。

l 具有完善的反电势保护功能；

l 仪器内部可以永久存储测试数据100条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；

l 仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

三、主要技术指标及使用条件

1、技术指标

1）测试电流：

   分相测试：10A、5A、1A、100mA

2）测试范围：10A：  1mΩ     ~  0.7Ω         5A ：  2mΩ   ~  1.4Ω

             1A：   10mΩ   ~  8Ω        100mA：  100mΩ     ~  100Ω

3）最高分辨率：0.1uΩ

4）准确度： ±（读数×0.5%+2字） (1mΩ 及以下 ±（读数×0.5%+2uΩ））

5）外型尺寸：230mm×340mm×300mm

6）重量： 5kg

2、使用条件

1）环境温度： －10℃  ～ 50℃   环境湿度： ≤ 85％RH

2）工作电源：内置锂电池。本机标配DC25.2V2A充电器（禁止使用其它规格充电器，切记）
