一、产品别称：

    互感器伏安特性测试仪、互感器伏安特性综合测试仪、PT伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、SDHG伏安特性测试仪、CT PT特性综合测试仪.

二、产品使用说明：

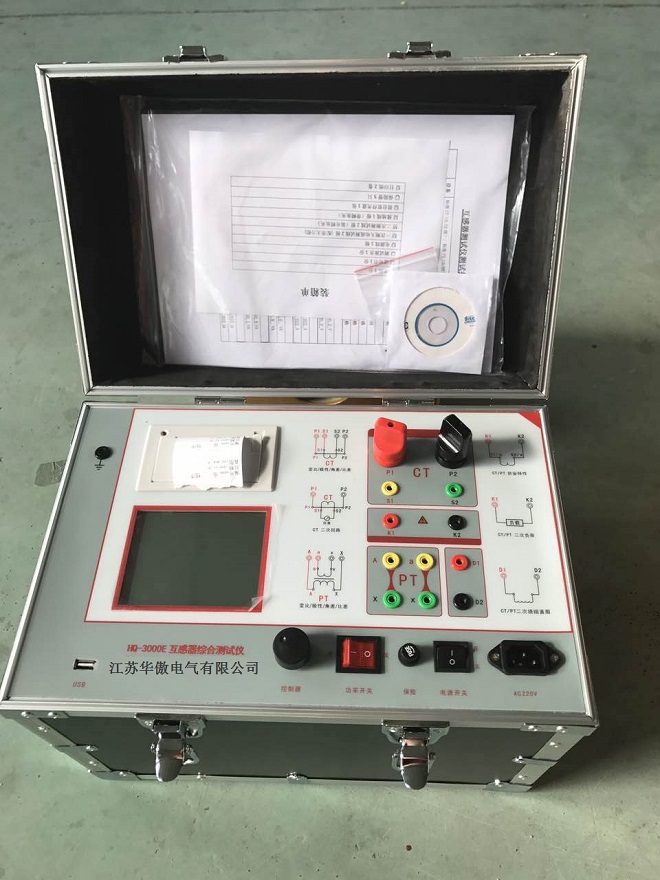

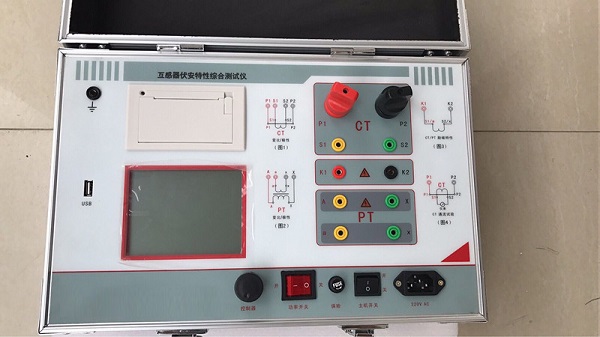

HAHG-185互感器综合特性测试仪伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性，变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能多功能试验仪器。

  HAHG-185互感器综合特性测试仪采用高效低耗优质材料和特殊绕法的升压器，微处理器进行数据采集，分析和存储，内置微型打印机可打印测试数据和曲线，测CT变比时，可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、携带、操作方便。其性能独特，是目前不可多得的仪器。

三、产品技术参数：

    ⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。

    ⒉ 工作环境温度：0~40℃。

    ⒊ 输入电压：输入交流220V时，输出0-500V。

                 输入交流380V时，输出0-1000。

                 电流：蕞大瞬时电流，测变比时为600A。

                 输入交流220V时，输出0-400A。

                 输入交流380V时，输出0-600A。

                 伏安特性测试时为15A。

    ⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。

             作电流显示时：0-9.9A；分辨率：0.1mA。

    ⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。

    ⒍ 误差：1≤1%，U≤1%。

    ⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。

    ⒏ 测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。

    ⒐ 外型尺寸：长×宽×高=470×340×260mm3。

    ⒑ 重量：23Kg。

 四、产品注意事项：

       ⒈ 电流互感器二次线圈不应有接地点。

    ⒉ 调压器开关及输出开关在断开位置方向可接线和拆线。

    ⒊ 试验前本装置应可靠接地。

    ⒋ 做完试验后应及时回零，严禁在高电压，大电流下长时间停留。
