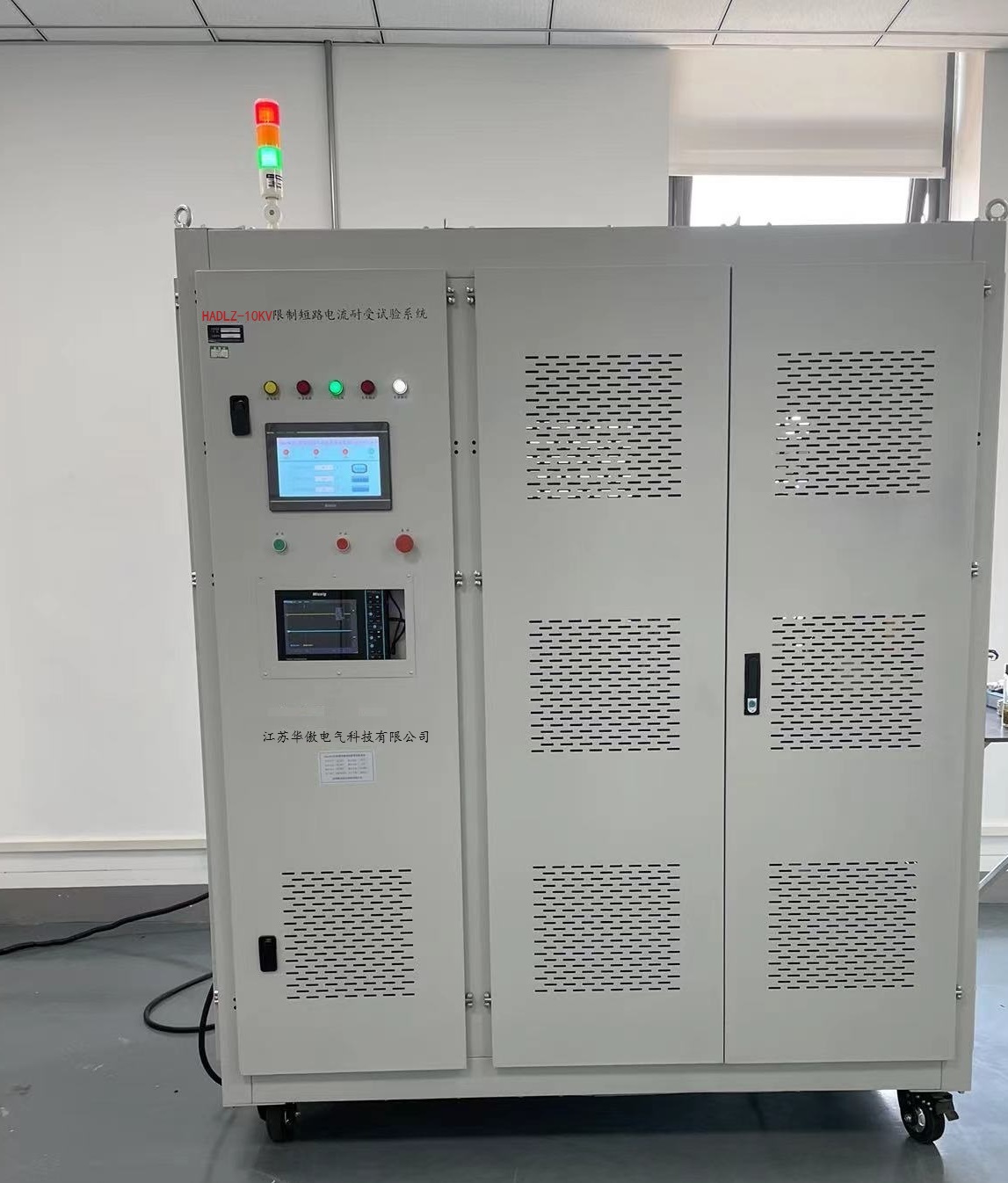

HADLZ-10KV限制短路电流耐受试验系统

一：技术指标

1、工作电源 两相AC380V 50HZ

2、额定容量5KVA

3、额定输出电压AC 0-250V

4、最大DC充电电压450V

5、额定输出电流AC 0-10.0KA冲击电流功率因数0.95-1

6、电压分辨率触摸屏显示0.1V（昆仑通泰）

7、电流分辨率示波器显示0.01A（Micsig麦科信智能示波器或同等）

8、电流测量精度  0.5级

9、触摸屏显示输出电流、电压波形，运行时间（自动生成动态曲线，红色曲线为电流平均值，绿色曲线为时间，蓝色曲线为输出交流平均值电压、黄色曲线为直流母线电压）

10、最大谐振冲击时间10mS周期

11、负载形式 纯电阻

12、控制形式 触摸屏控制

13、外形尺寸  1700*900*2100

14、设备总重量  1100kg

工作原理

1、AC380V电源，经调压整流后，根据冲击电流大小，设定好一个电压值，点击“充电开始”按钮，储能电容开始充电至设定值，充电完成。按下“冲击电流”按钮，高压大电流经过可控电感储能，产生震荡，生成50HZ标准正弦波阻尼交流，再通过控制开关向被试品冲击放电，达到试验目的和效果。

2、采用电容充电方法，主要优点是，对电网功率要求低，低功耗

3、试验时，做的电网和试品之间完全隔离，对设备和人生绝对安全可靠

试验操作说明

1、将设备先和市电连接好（AC两相380V），做好设备的接地。

2、被试品和设备采用专用连接机构与12连接好，根据电流大小选择软连接的线径20A/mm²，临时短接采用100mm²*700两根

3、打开电源开关11，设备电源指示灯亮

4、打开示波器电源（在示波器右上方）

5、点击触摸屏“设置界面”根据要求，输入电压大小。如需要10KA ,在设置框里一般设置“240”V就OK

6、首先设置好充电电压（一般为DC310V-360V），点击触摸屏“充电”按钮。电容将自动开始充电，并显示储能电容充电电压值，当充电至设定电压时，储能电容充电完成，显示“充电完成”指示灯亮

7、当“充电完成”指示灯亮时，按下电流“冲击”按钮，示波器显示输出电流，输出电压，输出频率和冲击时间

8、当被试品烧断或接触不良时，保护电路保险断开，且发出报警

9、当设置错误或电容充电过高（冲击电流）大于被试品时，应采用手动放电，避免发生重大失误！

10、当充电电压超出设定电压10%时，设备会发出报警，且“冲击”按钮无效，确保被试品安全

11、示波器使用详细说明书，在示波器“帮助”里查看

五、HADLZ-10KV限制短路电流耐受试验系统的配置：
