一、概述

 电力系统使用补偿电容器组提高功率因数。无功补偿电容的工作容量大，切换频繁。为保证设备的可靠性，需要定期进行检测。传统方法是将电容汇流排拆除，然后用电容表进行测量。这种方法不仅工作量大，也容易造成电容损坏。

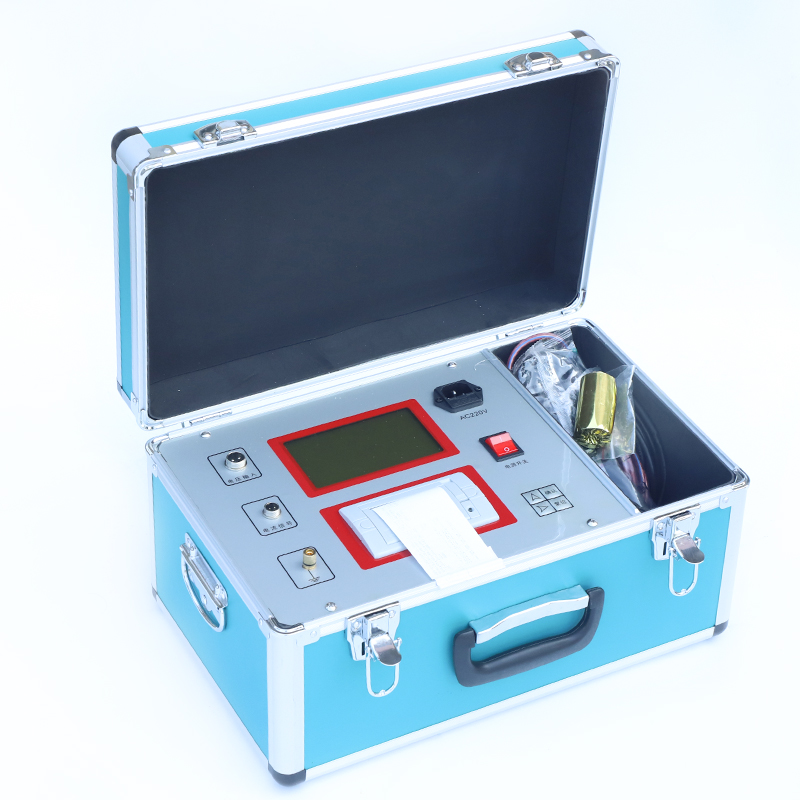

全自动电容电感测试仪，是不拆线检测补偿电容器的专用仪器。仪器输出高达 20A试验电流，电容量可以测量到 2200μF。仪器具有抗干扰能力，可以在现场强电干扰环境中使用。

 全自动电容电感测试仪，也是一台多功能阻抗测量仪器，能够自动识别并检测电容、电感或电阻型试品。仪器也可以单独用于电流检测。

全自动电容电感测试仪，采用高精度 50mm钳型 CT检测电流，配合数字隔离的电压检测电路，性能稳定，测量精度高。仪器采用背光大屏幕液晶显示器，白天夜间均能清晰观察。使用中文菜单，操作非常简单。并自带嵌入式热敏打印机打印测量数据。

二、技术指标

2.1电容测量

测量范围：  0.2μF～2200μF(基本量程2μF～2200μF)

准确度：   ±（读数×1.5%+0.02μF）

最小分辨率：0.001μF（4位数字显示）

2.2电感测量

测量范围：  0.2mH～50H（基本量程2mH-10H）

准确度：    ±（读数×2%+2个字）

  最小分辨率：0.001mH（4位数字显示）

2.3 电阻测量

测量范围：  0.1Ω～12.5kΩ(基本量程0.1Ω～1kΩ)

准 确 度：    ±（读数×1%+2个字）

  最小分辨率：0.001Ω（4位数字显示）

2.4电流测量

测量范围： 0~200mA~2A~20A（基本量程200mA~20A）

准 确 度：  ±（读数×1%+2个字）

2.5供电和试验电源

仪器供电电源：  交流 220V±10%  50Hz

仪器试验电源：  交流 30V±10%/20A   50Hz

                交流 2V±10%/20A    50Hz

2.6工作条件

    环境温度：   -10℃～40℃

    相对湿度：   ≤90%

2.7输出方式     屏幕液晶显示屏

                 面板式热敏打印机

2.8外形/重量

       仪器体积： 280mm(长)×230mm(宽)×300mm(高)

 仪器重量：     6.9kg（不含含测试线）
