HADL-2016电缆故障测试仪

发布时间：2021-09-01浏览次数：24

一、产品概述：

HADL-2016电缆故障测试仪是华傲科技将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统，网络服务业务、USB通信技术系统化，仪器的使用功能和利用价值以及便捷的现场环境操作。测试软件自动识别卡位读取故障距离，特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。

二、产品特性：

1、采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。

2、采用12.1英寸大屏幕触摸系统全电脑操作平台集成化软件，电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件。

3、采用新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择zui低25MHz、采样频率，能满足不同长度电缆的测试要求，粗测误差。

4、软件实现故障自动搜索，距离自动显示，双游标移动可精确到0.1米，波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析。

5、支持新开通的3G通信终端或无线上网卡，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。

6、4G电子盘内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和定位提供参考和帮助。

7、关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。

8、、研制智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。

9、高压放电部分三种可供用户选择，高频高压电源8.9kg替换65kg试验变压器和操作箱。

三、测试指标：

1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障、铠装电缆短路、架空桥架等。

2、可测量长度已知的任何电缆中电波传播的速度。

3、可测试电缆走向及埋设深度。

4、显示方式：12.1英寸工业级液晶屏

5、存储方式：固定移动两方式4G/2G

6、测试方法：低压脉冲法、冲闪电流法、直闪电流法

7、操作方式：触摸屏、笔操作测试距离：不小于40km

8、zui短测试距离（盲区）： 10米

9、精确定点误差：±0.15m

10、测试误差：系统误差小于±1%

11、分辨率：V/50m；V为传波速度m/μs；

12、软件游标0.1米。

13、环境温度：-20°C ~ 50°C

14、空气相对湿度：≤85％RH

15、大气压力：86~106KPa

16、海拔高度：2500米以下

17、zui大风速：≤ 40m/s

18、基本地震烈度： 8度地震动峰值加速度0.214g

19、污秽等级：IV级

四、产品系统组成

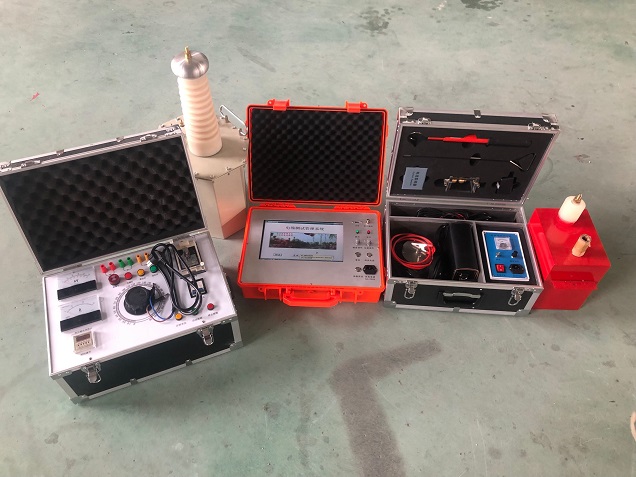

由电缆故障测试系统、测试系统、定点仪、路径仪、声磁同步接收器，高压组件组成。

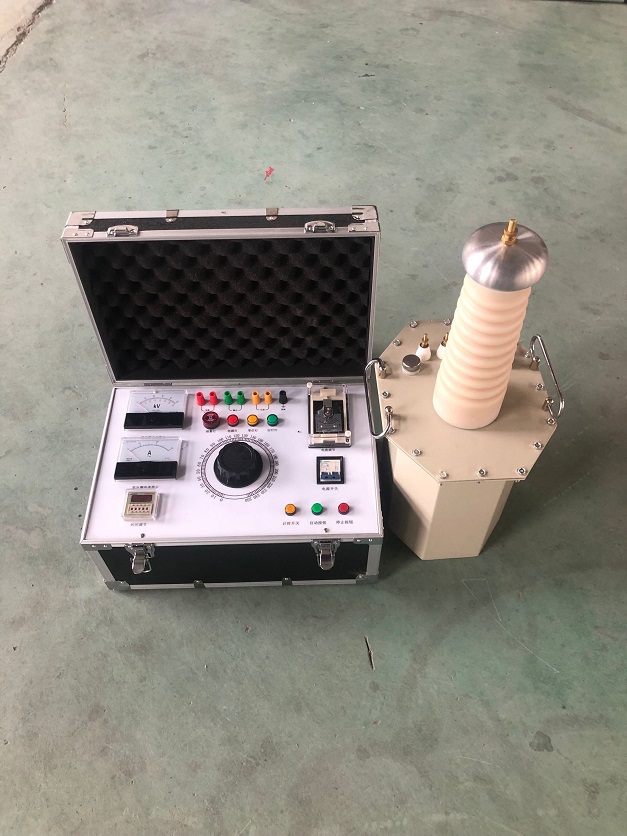

1、HADL-2013试验变压器和操作箱。

2013电缆仪一套 - 副本.jpg

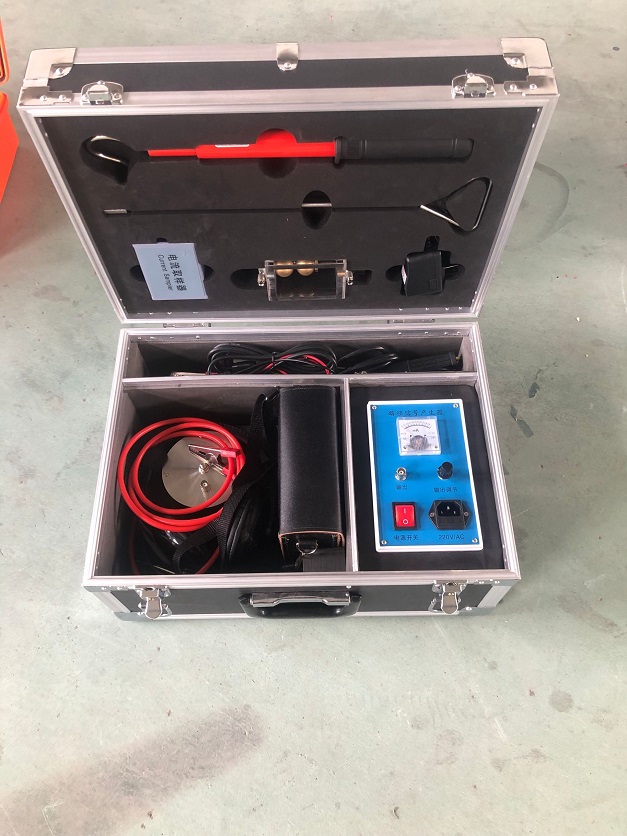

五、声磁数显同步定点仪（单元）
1、、产品用途：
用于地埋电缆故障点的定位。
2、主要特点
2、1、仪器用特殊结构的声波振动传感器及低噪声专用器件作仪器定点和路径探测的灵敏度。
2、2、采用静噪定点技术，现场环境的大部分噪音干扰。只有在冲击高压工作时，定点仪的声音通道才被打开，测听地下故障点的震动波。其余时间完全处在静噪状态。
2、3、在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定
点时的盲目性。并可精确显示故障距离及方向，毫不费力地快速确定故障位置。
2、4、应用工频自适应对消理论及高Q工频陷波技术，在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。
2、5、在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。
2、6、利用15KHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原用等幅15KHz信号源时电视机行频对定点仪的干扰。
仪器操作极其简便，打开电源开关即可，无须换挡和功能选择。
仪器的另一显著特点是结构紧凑、小巧、模块化，便于携带维修，功能强大，精准度gao。
3、定点原理：
采用声磁同步定点原理完成故障点的精确定位。具体实现方法如下：
在地埋动力电缆的一端施加脉冲高压，使地埋动力电缆的故障点产生放电电弧，放电电弧产生电磁波和振动声波——声磁信号，数显同步定点仪同步接收放电电弧辐射的声磁信号，根据数显同步定点仪接收的电磁波和声波时间差，用数字方式转换显示成接收机定点探头到故障点的直线距离。同时，沿电缆埋设的路径，依据探头接收的声波从耳机判断故障点放电振动声音的大小。在故障点的正上方，数显屏显示的读数蕞小，振动波的声音，由此就能准确判断出故障点的精确位置。

4、数显同步定点仪技术指标：
★ 数显距离：蕞大100米，蕞小0.1米。
★ 定点误差: <0.1米。
★ 电磁通道接收机灵敏度: <5μV。
★ 声音通道音频放大器增益: >70dB。
★ 50Hz工频抑制度: >40dB。
★ 电源： 7.4V/2600mAh聚合物锂电池。
★ 功耗： <100mA (0.7W) 充满电后可连续工作24小时以上。
★ 工作环境：温度-20℃—+50℃，湿度80% 。
5、注意事项：
首先粗测出电缆故障距离，再测定电缆埋设路径，然后用此仪器实施定点。不要在路径不清楚情况下实施定点。
数显同步定点仪在使用前要进行充电，必须使用8.4V专用充电适配器。充电时间不低于8小时（充电插孔在仪器后面板）。充电过程中如果充电适配器上的指示灯由红色变为绿色，即表示机内电池已经充满。
在尋测电缆路径过程中，当路径信号输出较大时，由于被测电缆附近并行敷设的电缆也会感应到路径信号，并产生二次辐射，将导致耳机声音蕞小点特征不明显，甚至走到附近电缆的路径上，造成错误判断。
如果出现这种情况，可以从被测电缆的终端往始端方向尋测电缆路径。就可以避免路径尋测误判的麻烦。
二、电缆路径测试仪（单元）
1、用途：
本路径信号源配合路径探测接收机能可靠探测各类埋地电缆的埋设路径及埋设深度。
2、特点：
由于采用断续的幅度调制15KHz正弦信号。在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰及电视机行频（15625Hz）的同频干扰。大大提高了现场探测效率。由于采用幅度调制技术，本信号源不仅适用于传统的差拍式接收机也适用于直放式倍压检波路径接收机。本信号源的大功率输出信号可以使所探测的路径距离达10Km以上，完全满足各领域及企业的各类超长度敷设的电缆。
3、技术指标：
1．输出功率：在负载电阻为10欧姆时，输出功率大于30瓦，并且连续可调。
2．工作频率：15KHz
3．工作方式：断续（重复周期1Hz/秒），等幅，调幅（调制频率400—1000Hz）等幅输出适合差拍式接收机，调幅输出适合直放式倍压检波接收机。
4．具有自动过热、过载保护功能，可连续工作八小时以上。
5．电源：交流220V
6．环境条件：温度-25℃～+50℃摄氏度，湿度小于95%
