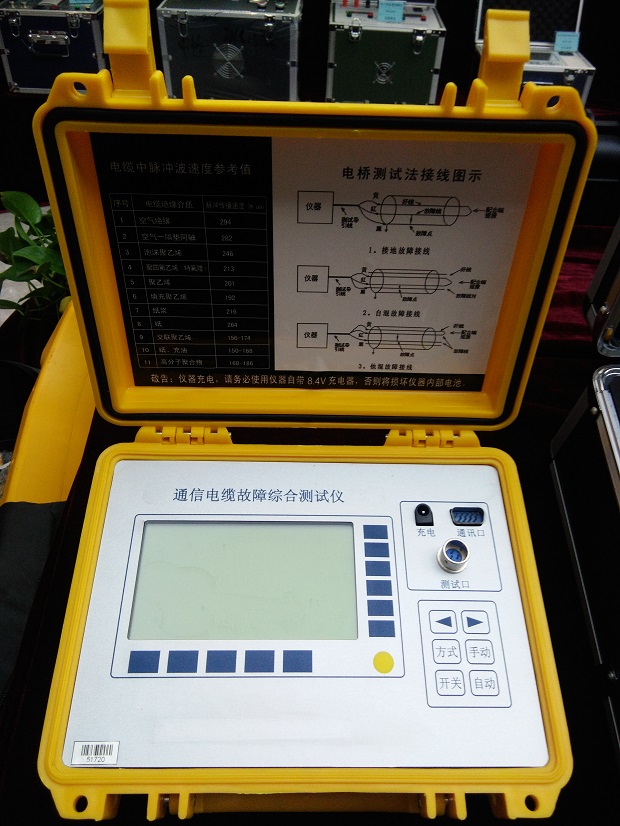

HADL-500通讯电缆故障测试仪

一 .产品简介

  HADL-500通讯电缆故障测试仪全自动综合测试仪是采用现代微电子技术研制成功的产品。具有脉冲反射和智能电桥两种测试方法，适用于测量市话铅皮电缆、全塑电缆、用户皮线的断线、混线、地气、绝缘不良、接触不良等故障的精确位置。是缩短故障查找时间、工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。

二 .产品特点

● 结合了脉冲反射测试法和智能电桥测试法，可以测试断线、混线、绝缘不良等各种类型的故障。

● 具有自动测试功能，只需按动一次按键，故障点即可找到。

● 保留有手动测试功能。

● 采用中文菜单技术，易于掌握和使用。

● 具有兆欧表和欧姆表功能，能够测试绝缘电阻和环路电阻。

● 可以永久保存10个测试波形，关机后不丢失，部分替代打印机功能。

● 采用自动增益和自动阻抗平衡技术，替代繁琐的电位器调节。

● 液晶显示屏具有背光功能，即使在晚上也能进行测试。

● 采用可充电锂电池，智能充电，无需值守。

● HADL-500通讯电缆故障测试仪体积小，重量轻，便于携带。

 三 .技术指标

1． 脉冲反射测试法：

● 蕞大量程32km，可以根据电缆长度选择适合的量程。

● 测试盲区：0m

● 测试精度：

        量程不大于2km时为1m

        量程大于2km同时小于32km时为8m

        量程等于32km时为16m

● 脉冲宽度：80ns-10μs自动调节

● 阻抗平衡自动调节

● 增益调节：自动和手动相结合

2． 智能电桥测试法：

● 能够测试绝缘不良电阻蕞大值：100МΩ

● 测试精度：±1%×电缆全长

● 测试电缆蕞大长度：不分段 9999m

                       分  段 9999m x 3

● 充电时间约4个小时

● 充满后连续工作时间8小时

● 体积：230×150×160

● 重量：2Kg
