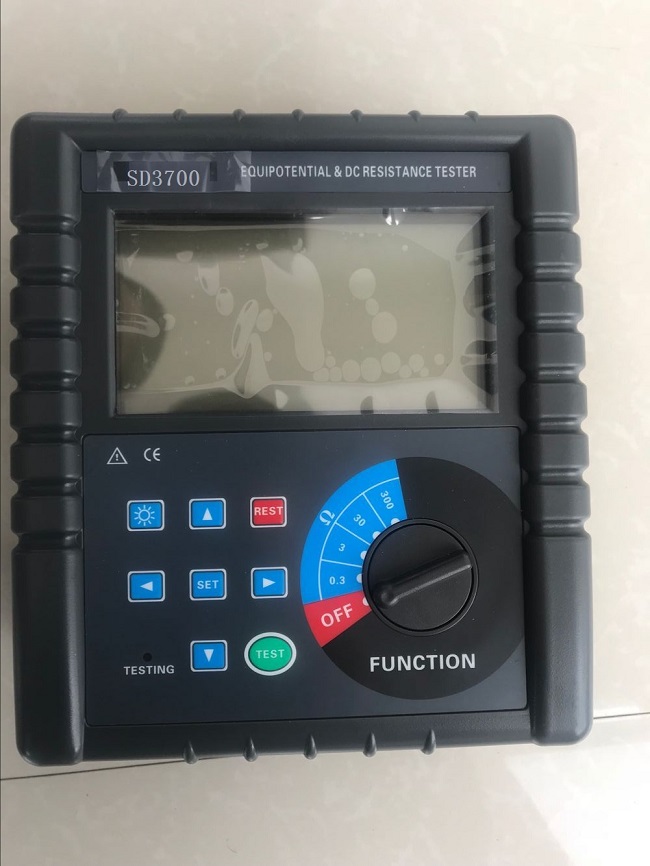

SD3700等电位测试仪
发布时间:2021-11-18浏览次数:31

一. 产品简介:

  SD3700智能型等电位测试仪,又名:直流低电阻测试仪、直流电阻测试仪、欧姆表、微电阻计等,采用精密四线法测试,准确可靠。是检测建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象)的金属构件之间等电位联结质量的专用仪表,也可以测量各种电气设备与地网地极间的连接导体的电阻,也可以测量断路器、开关、插座触点的接触电阻以及各种线圈电阻、分流器电阻、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻等。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

仪表还具有报警功能、时种功能、测试导线长度的功能,先测出一段标准长度的导线电阻,再测试整条导线电阻,然后通过两次测试的电阻计算导线的长度。

SD3700智能型等电位测试仪由主机、监控软件、测试线、充电器、通讯线等组成。主机超大LCD显示,白屏背光,棒图指示,一目了然,同时能存储400组数据。监控软件具有历史数据读取、查阅、保存、报表、打印等功能。

二. 技术规格:

功    能

金属构件之间等电位联结电阻测试,低值电阻测试,直流电阻测试,地网地极间连接导体的电阻测试,接触电阻、铆接电阻测试;导线长度测试等

电    源

DC 7.4V 3.6Ah 可充锂电池,电池充满约8.4V

功    率

电池充满时测量功率≤17.64W,工作电流≤2.1A

检测方式

精密四线法,2路A/D同时检测

量    程

0.01Ω~30.0kΩ

显 示 率

0.0001Ω

测量精度

0.1Ω~30.0kΩ,△≤1%·Rx(Rx为被测电阻值)

0.01Ω~0.0999Ω,△≤10%·Rx

测试电流

3000Ω档:≤2.1A;或≤10A(B型)

300Ω档:≤210mA;或≤1A(B型)

3kΩ档:≤21mA;或≤0.1A(B型)

30kΩ档:≤2.1mA;或≤10mA(B型)

导线长度测试

L:≤999999m

标准导线长度

标准导线长度设置范围:1m~30m

测试接口

C1电流正、C2电流负、P1电压正、P2电压负

测量时间

2秒/次

数据存储

400组(掉电或更换电池不会丢失数据)

报警设置

报警临界值设置范围:1Ω~30Ω,00Ω不启动报警功能,每次开机不启动报警功能

报警提示

测试值超过报警设定值时,“嘟--嘟--嘟--”报警提示

测试指示

测试过程中蓝色TESTING灯闪烁

充电指示

充电时红色TESTING灯亮,充满后灯不亮

数据保持

每次测试完后自动保持显示所测结果

测 试 线

4条:红黑各2条,每条线长5m

背光功能

有,适合昏暗场所

显示模式

LCD:128dots×64dots;显示域:44mm×27mm

主机尺寸

205mm×200mm×85mm

质    量

1.2kg

线路电压

应避免

溢出显示

超量程溢出功能:“OL”符号显示

低电压指示

当电池电压降到6.5V±0.1V时,电池电压低符号显示,提醒及时充电。

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

充电接口

RS232接口

具有RS232接口,软件监控,存储数据可以上传电脑,保存打印

耐    压

AC 3700V/rms(外壳与螺钉之间)

适合安规

IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》

随机附件

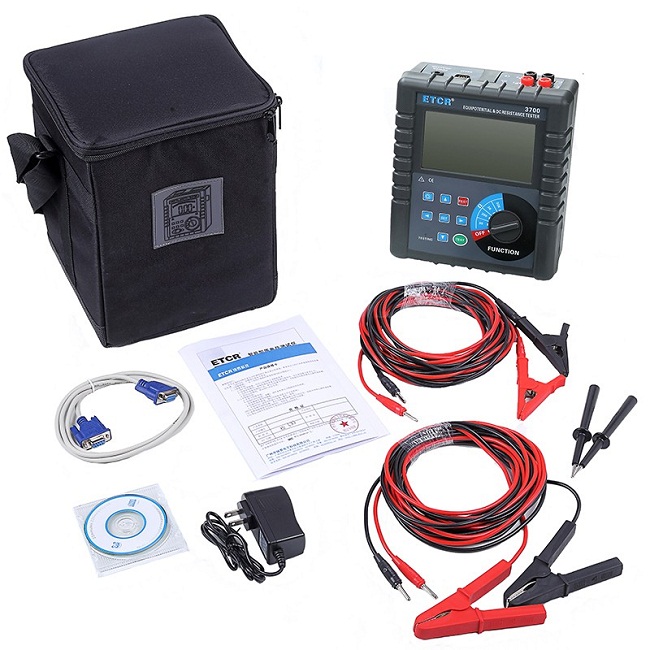

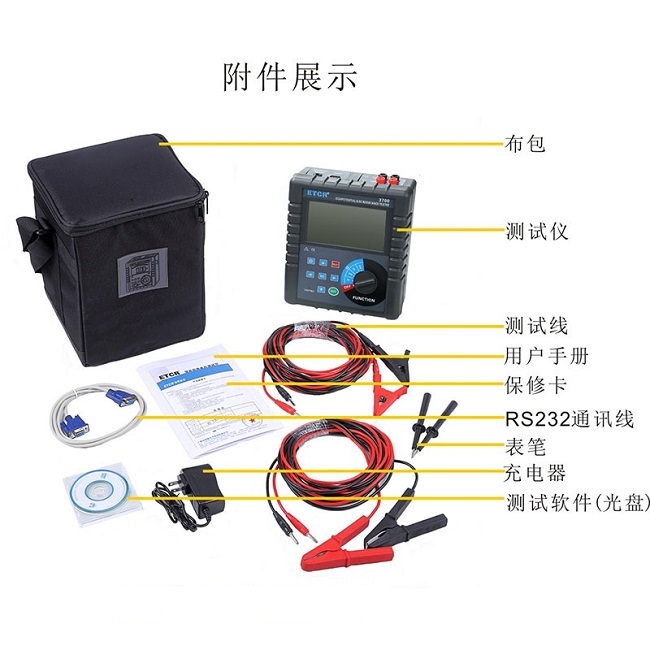

测试仪:1件;测试线:4条;表笔:2个;RS232专用通讯线:1条;软件光盘:1件;充电器:1件;仪表包:1件


SD 等电位测试仪.jpg
