一 、产品概述：

   江苏华傲电气科技有限公司结合变压器绕组变形测试技术的研究，与此同时陆续开发了系列变压器绕组变形测试仪，用于电力变压器的绕组变形测试和诊断。

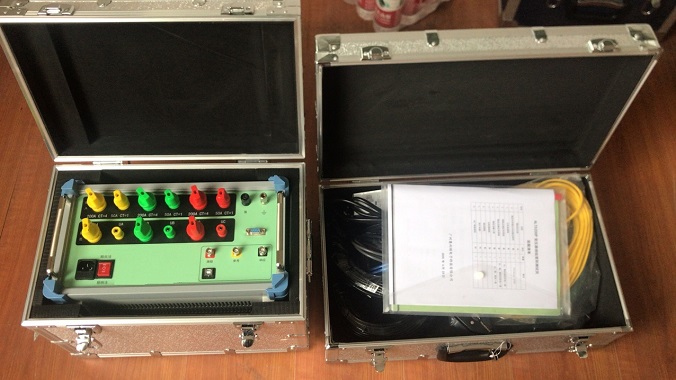

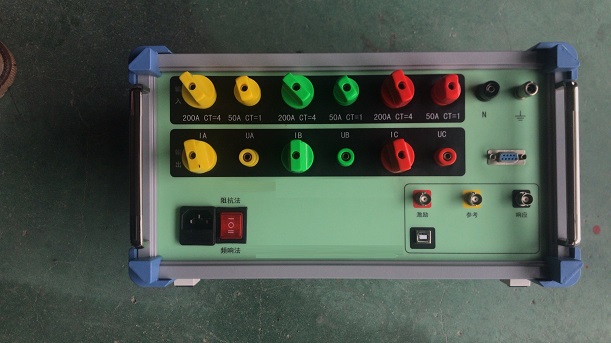

HAPX-600型为新型的变压器绕组变形综合测试仪，综合采用频率响应分析法原理和低电压电抗法原理，应用IE网络通讯技术，同时满足DL/T 911-2004《电力变压器绕组变形的频率响应分析法》和DL/T 1093-2008《电力变压器绕组变形的电抗法检测判断导则》两项标准的所有技术要求，满足6KV以上各种变压器的测量，是供、发电系统产品。

二、产品别称：

   变压器绕组变形测试仪(频响法+电抗法）、变压器绕组变形综合测试仪、电力变压器绕组变形检测仪、频响法变压器绕组变形测试仪、变压器绕组变形测试仪、变压器绕组变形测量仪、变压器绕组变形分析仪、

三、产品主要技术参数：

（一）频响法技术指标

  1、扫频范围：100Hz～2MHz

  2、频率精度：0.005％

  3、扫频方式：线性或对数，可任意设置扫频点数

  4、扫频间隔：小于1KHZ

  5、测量频率范围：－100dB～20dB

  6、扫频激励输出：20Vpp

  7、检测精度：优于±0.5dB

  8、阻抗匹配：在被测绕组的激励和响应端与地之间加50欧姆电阻

  9、输入端口阻抗：大于1M欧姆

  10、干扰抑制能力：具备选频滤波功能，通频带的宽度小于选频滤波器中心频率的1%

  11、数据存储格式：Excel数据格式，可用纯文本方式打开

（二）阻抗法技术指标

  1、电压参数：量程范围：10-500V    精度：0.1%（直接测量）

  2、电流参数：量程范围：0.5A-200A  精度：0.1%（直接测量）

  3、频率参数：量程范围：45-75Hz    精度：0.02Hz

  4、有功功率：精度：0.5%

  5、短路阻抗：精度：0.2%

（三）其他技术指标

  1、工作温度：-20℃～50℃

  2、工作湿度：0～85%RH

  3、工作电源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：360mm×240mm×210mm

  5、仪器重量：6kg
