高压开关综合测试仪(12路金属石墨触头)
发布时间:2021-11-01浏览次数:93

一、产品用途:

   HAKG-152A高压开关综合测试仪是扬州苏电为仪器采用工控机架构,适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关,接触器等。


二、产品别称:

    高压开关综合测试仪也叫断路器特性测试仪、开关机械特性测试仪、高压开关机械特性测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关参数测试仪

三、产品技术参数:


1.1、使用环境

     输入电源  220V±10%  50Hz±10%      大气压力   86~106kPa

     温     度  -20~45℃                湿     度   ≤80%RH

1.2、安全性能

     绝缘电阻  >2MΩ

     介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

1.3、基本参数

     ◆时    间:量程 16000.0ms  分辨率 0.1ms 误差 ≤ 0.1%rdg±0.1 ms

     ◆合闸电阻:量程 0-5000Ω   分辨率 1Ω  误差 ≤ 0.5%rdg±1Ω

 ◆石墨触头:量程 4000.0ms   分辨率0.1m/s 误差≤ 0.5%rdg±0.1 ms

     ◆速    度:量程 20.00m/s  分辨率0.01m/s 误差 ≤1%rdg±0.01 m/s

     ◆行    程:量程0-1000.0mm

◆行    程:量程0-1000.0mm


量  程

分辨率

误  差

真空断路器

50.0mm



0.1mm



≤1%rdg±1mm

SF6断路器

300.0mm

油断路器

1000.0mm


◆线圈电流: 量程 30.00A     分辨率 0.01A

◆线圈电阻: 量程 27.0KΩ    分辨率 0.1Ω

◆输出电源:DC0~270V数字可调/20A  分辨率 1V    误差≤ 1%

     ◆尺寸重量:340mm(L)×240mm(W)×210mm(H)     12kg

四、性能特点

2.1、性  能

● 时   间: 12路断口的固有分、合闸时间,同相同期、相间同期。

●合闸电阻:6路合闸电阻测试,电阻波形、投切时间和投切过程。

● 重 合闸: 每断口合-分,分-合,分-合-分;金短时间、无电流间隔时间值。

● 弹   跳: 每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

● 速   度: 刚分、刚合速度,蕞大速度,时间-行程特性曲线。

● 行   程: 总行程,开距,超程,过冲行程,反弹幅值。

● 电   流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。

● 动作电压: 机内提供DC0~270V/20A数字可调断路器动作电源,自动完成断路器的高低压动作试验,测量打印断路器的动作电压值。

2.2、特  点

◆ 仪器采用工控机架构,适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关,接触器等。

◆ 西门子石墨触头开关,可测其3个断口的分、合闸时间及动态波形图。

◆ 传感器:加速度测速传感器、旋转测速传感器、直线行程传感器安装极为方便,简捷。

◆ 触发方式:内触发、外触发、传感器触发。传感器触发方式可以对手动分合的断路器进行特性试验,如电杆柱上的手动分合开关。

◆ 储能输出:仪器可提供直流可调储能电源,一次性接好线后无须倒线就可以随时控制电机储能。

◆ 主机大屏幕、直透式、宽温带背光液晶,对比度电子调节。完善的全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱。

◆ 主机可存储1000组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间;USB接口用于数据转移和程序升级。

◆ 仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机,打印所有数据及图谱。

五、术语定义

 ● 分(合)闸时间: 分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)的时间。

 ● 同相同期: 同相之中,分(合)闸时间蕞大与蕞小之差。

 ● 相间同期: 三相之中,分(合)闸时间蕞大与蕞小之差。

 ● 平均速度: 分(合)闸过程中,动触头总行程的前、后各去掉10%,取中间80%,动触头运动的行程与时间之比。

 ● 蕞大速度: 分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单元,直至动触头运动停止,得到若干个速度单元值,其中蕞大的单元速度值即为分(合)闸蕞大速度。

 ● 刚分(合)速度: 根据被测开关的制造厂不同,开关型号不同,各制造厂定义了不同的刚分(合)速度

      ○ 3AQ1E                 西门子石墨触头3AQ系列开关;

     ○ 3AT                     西门子石墨触头3AT系列开关;

     ○ 合前分后10ms:         IEC标准、部分油开关和部分SF6开关;

     ○ 合分前后各5ms:        部分油开关;

○ LW8-35型:             LW8-35型SF6开关;

○ 10%到断口:             西安开关厂生产的部分SF6开关;

○ ABB-HPL245B1:          ABB公司的220kVSF6开关;

○ LW6型:                 LW6型SF6开关;

     ○ 同平均速度:            沈阳开关厂生产的部分SF6开关;

     ○  LW33-126               LW33-126 型SF6开关;

     ○ 合前分后10mm:         部分35KV真空开关;

     ○ 合前分后6mm:          部分10KV真空开关。

     如以上几种定义均不被采用,用户可根据本测试仪所测量的时间行程特性曲线(行程有方向性),在曲线上自行定义刚分、刚合速度的速度取样段,仪器自动计算出用户定义的刚分、刚合速度(取样段内的行程与时间比)。

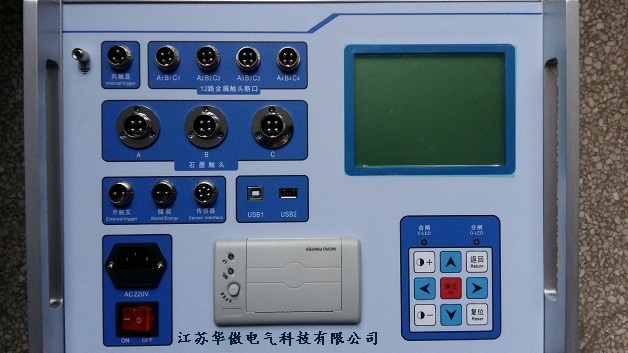

华傲12路金属触头 - 副本.jpg
